01

“管鮑之交”

弗思特與上海虹橋正榮中心的互相成就，恰如古時的“管鮑之交”，注定了這是一場奇妙之旅。弗思特作為這座建筑的幕墻顧問，用自己的專業技能和服務理念，成就了不凡的虹橋正榮；現如今，弗思特又把總部遷至此處，憑借其優勢的商業區位價值，助力弗思特邁向更加美好的未來。

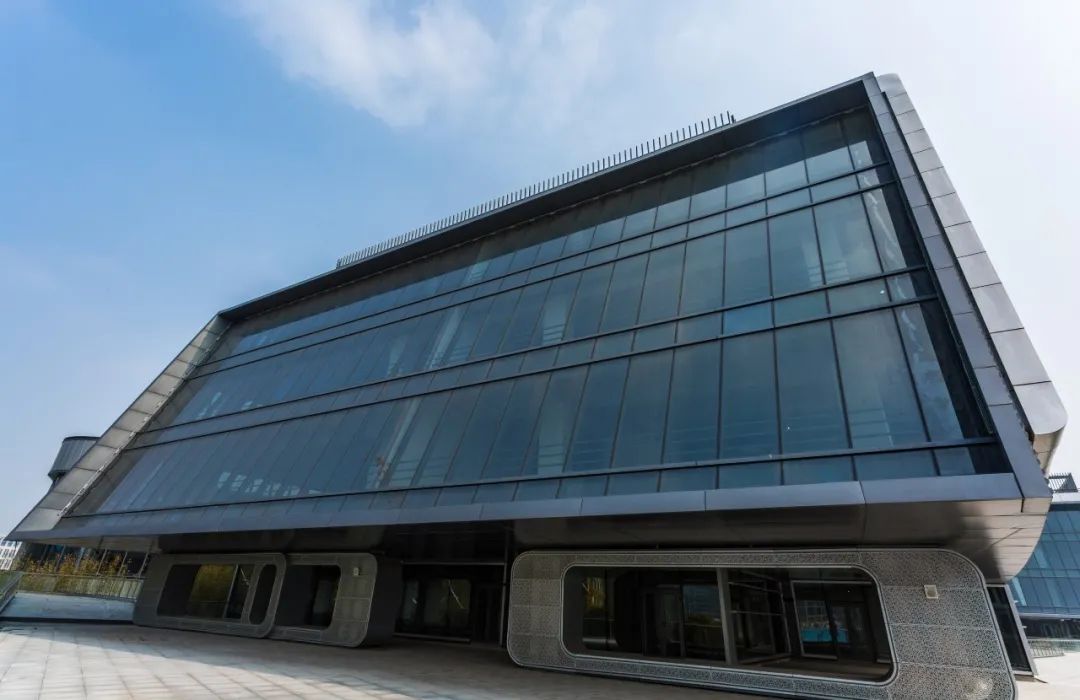

上海虹橋正榮中心，位于虹橋商務核心區，自2015年建成以來，一直是上海的國家級商務名片。其外立面設計，由弗思特幕墻設計團隊傾力打造，更是在行業內獲得了諸多的贊譽與獎項，同時也成為幕墻設計行業的經典之作。

02

區位價值

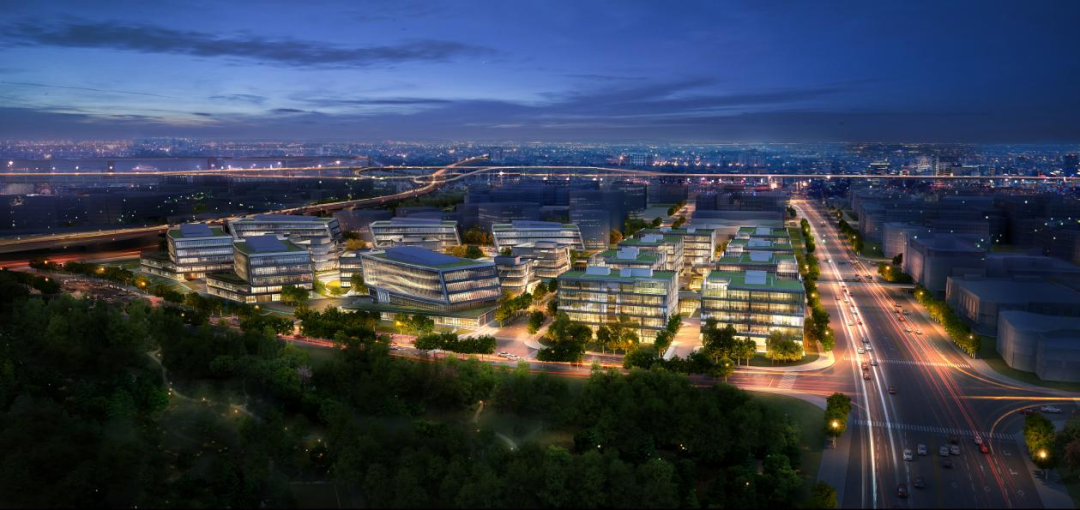

上海虹橋正榮中心位于上海市虹橋商務區核心區，緊鄰虹橋樞紐，西鄰申虹路，北鄰興虹路，東鄰申貴路，南鄰揚虹路，項目分為北區、中區和南區。南區由6座甲級辦公、6座獨棟辦公組成。

此項目，自2015年建成并投入使用以來，依托虹橋核心商務區的發展優勢，已經成為硬件設施及配套服務一流、貿易驅動力強、商業特色新穎、經濟效益和社會效應俱佳的會展綜合體。周邊配套設施也相當完善，是上海地區不可多得的成功商業建筑群。

2018年5月9日，弗思特上?？偛哭k公室正式成立，辦公室的地址就選在了虹橋正榮中心。在2017年上海總部籌備之時，優先考慮的就是這里。

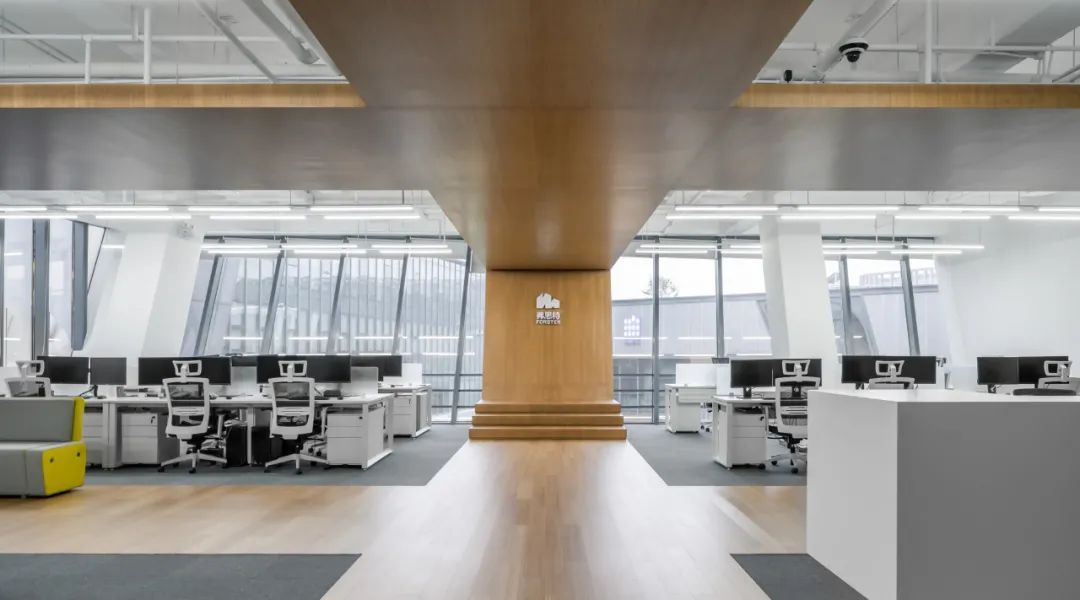

△弗思特上海總部辦公室

03

幕墻亮點

由弗思特全程參與的上海虹橋正榮中心幕墻設計項目，在2018年榮膺首屆建筑設計獎·建筑幕墻專業獎三等獎。

?

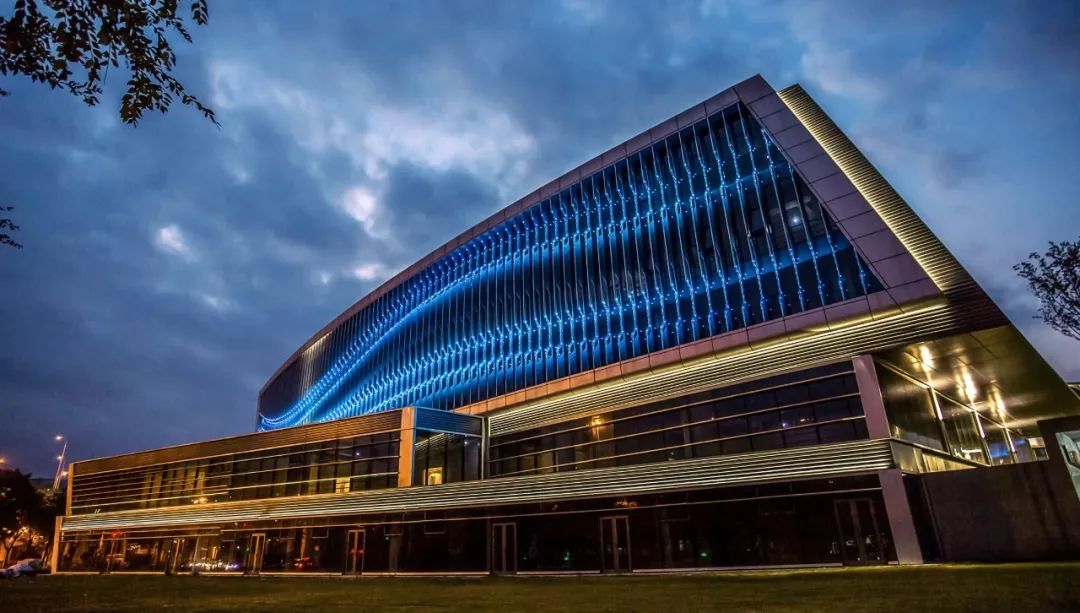

正榮中心是虹橋商務區核心區的項目，也是區域內稀缺的純粹辦公項目。項目定位為虹橋核心，亞洲生態商務旗艦。本項目幕墻與照明的結合，通過外挑內凹的韻律變化，呈現出立面的靈動性，夜間結合照明設計，同一建筑立面營造出不同的視覺效果，波光粼粼，實現了外墻與照明的完美結合。

光影律動，展現建筑理念

本項目建筑設計以“向心與圍合”理念布局建筑，“光影律動”理念設計外立面，體現建筑活動與動感，建筑按綠色三星標準設計并獲得認證。

幕墻系統，表達建筑語言

該項目幕墻系統主要包括框架式玻璃幕墻系統、框架式鋁板幕墻系統、玻璃欄桿系統、玻璃采光頂系統、主樓屋頂金屬欄桿系統、消防聯動平推窗系統、幕墻開啟門扇系統、豎向（水平）遮陽系統等。

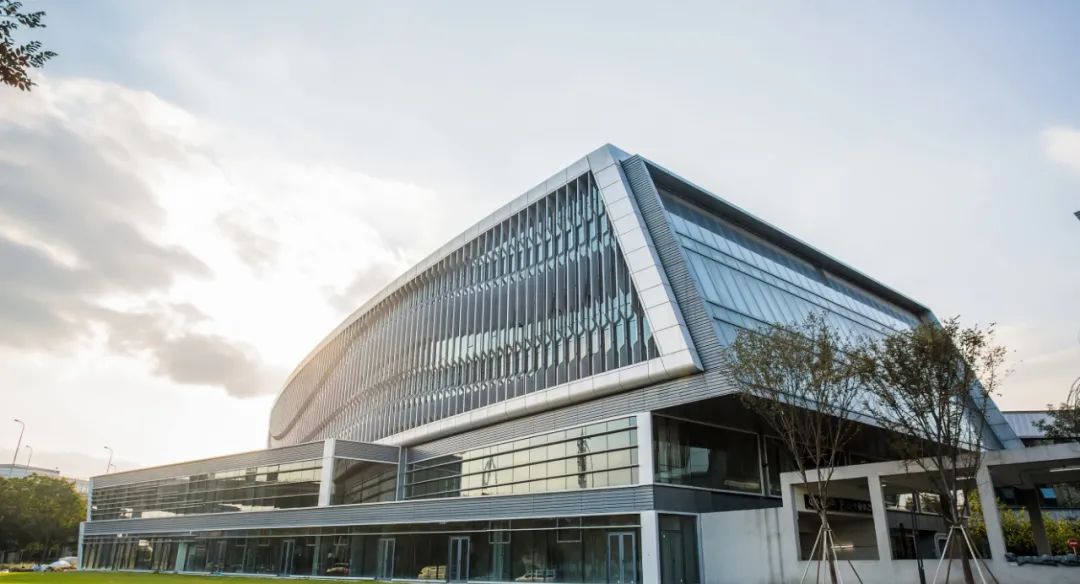

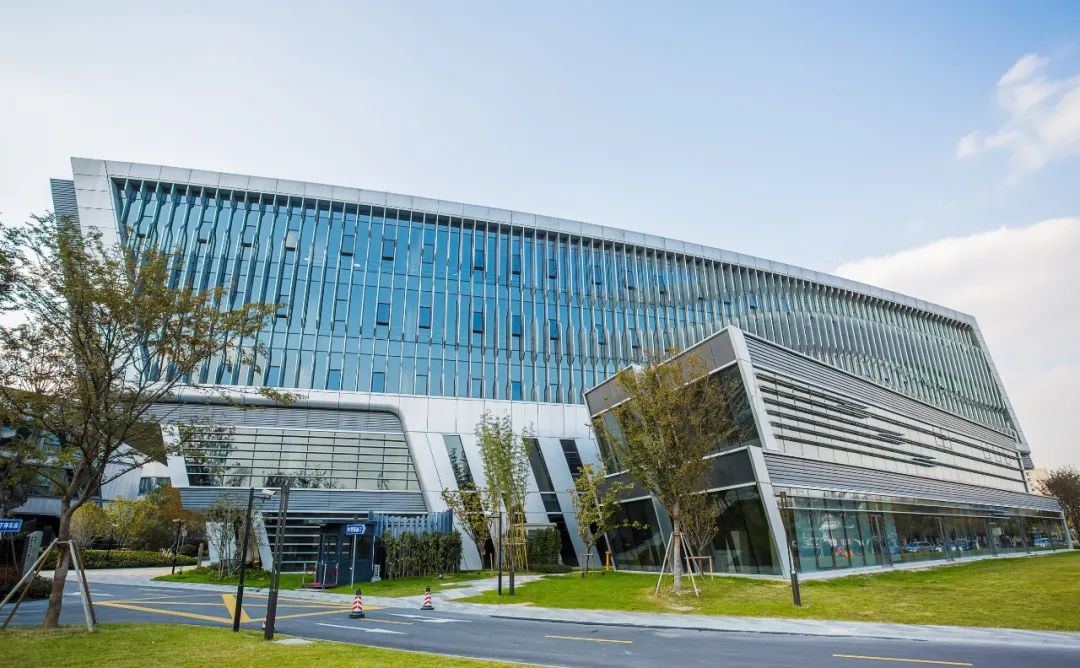

六棟甲級辦公樓以 “祥云”為靈感，營造出溫馨，私密的辦公氛圍；同時突出本項目在地塊區域內的特點。六棟建筑在地塊內東西部位設置，平面輪廓為圓弧對稱包圍設計，呈南北向傾斜，東西面三至五層設置豎向無規律鋼板百葉，通過外挑內凹的韻律變化，呈現出立面的靈動性，夜間結合照明設計，同一建筑立面營造出不同的視覺效果，波光粼粼。

遮陽百葉系統

使用遮陽百葉系統，既能保證建筑的私密性，同時對建筑表面起到保護性作用。

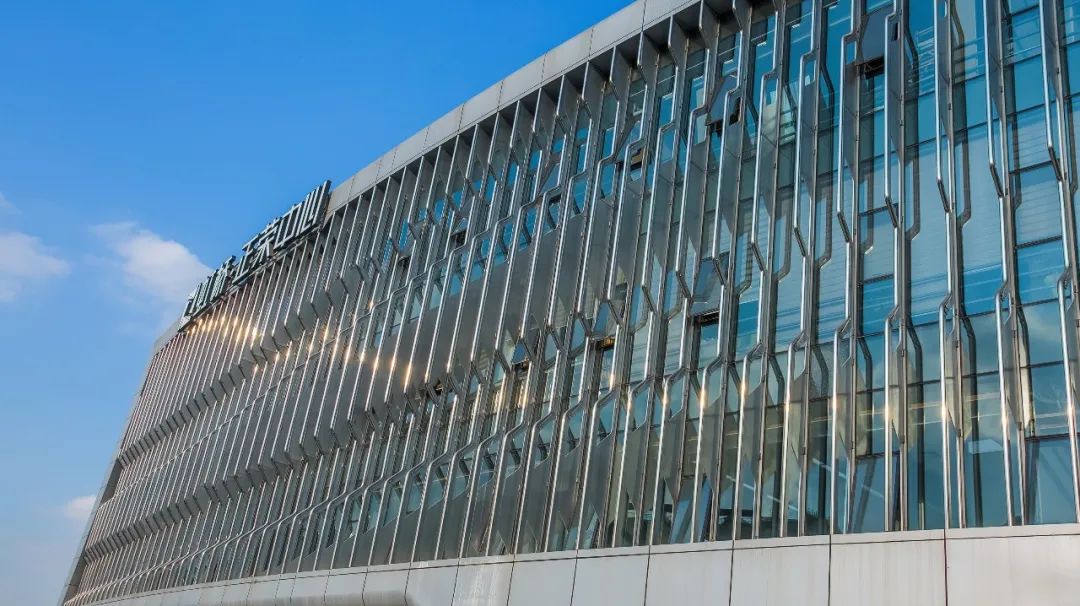

東西面3-5層設置的豎向百葉外挑最大尺寸600mm，最小外挑尺寸180mm，百葉與玻璃外表面留空50mm。方案設計之初考慮為實芯布置，考慮立面效果不允許設置水平橫向穩定桿。弗思特在介入后與業主及凱達就百葉的受力、加工及成本等方面進行了全方面的研究和分析，最終采用了對實芯部位百葉進行了穿孔處理，一方面減少豎向百葉側向風荷載，另一方面可以降低百葉片自重約為30%，降低運輸成本及安裝難度，立面效果更能突出百葉的輕盈飄逸。

豎向百葉片根據樓層標準層高4.5米的標準分段加工，每層設置3個連接點，百葉片采用20mm鋼板一體加工成型，表面氟碳噴涂處理。

百葉連接在玻璃幕墻立柱上，形成一個完整的系統，玻璃幕墻系統立柱和橫梁采用鍍鋅鋼型材，外包裝飾性鋁合金型材，從而解決百葉連接件的連接問題。百葉的自重及側向風荷載通過連接件傳遞至幕墻支撐構件，為提供百葉連接件與鋼立柱的連接剛度，連接件鋼板設計時均要求穿透鋼立柱前后端的翼緣板并進行有效焊接。

形態各異的玻璃幕墻系統

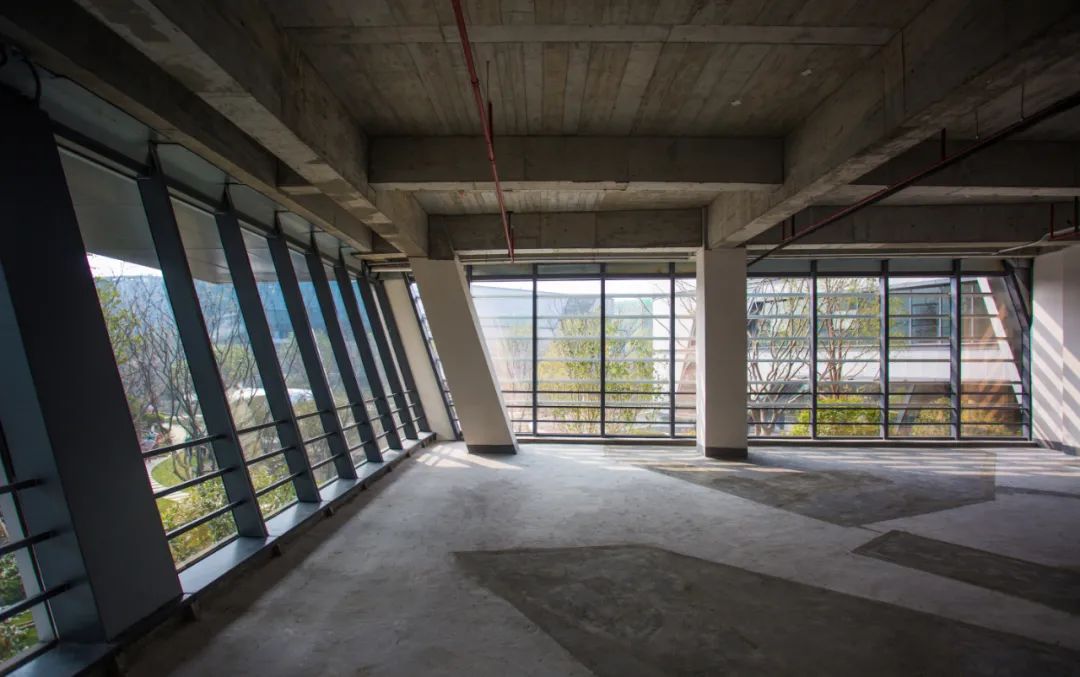

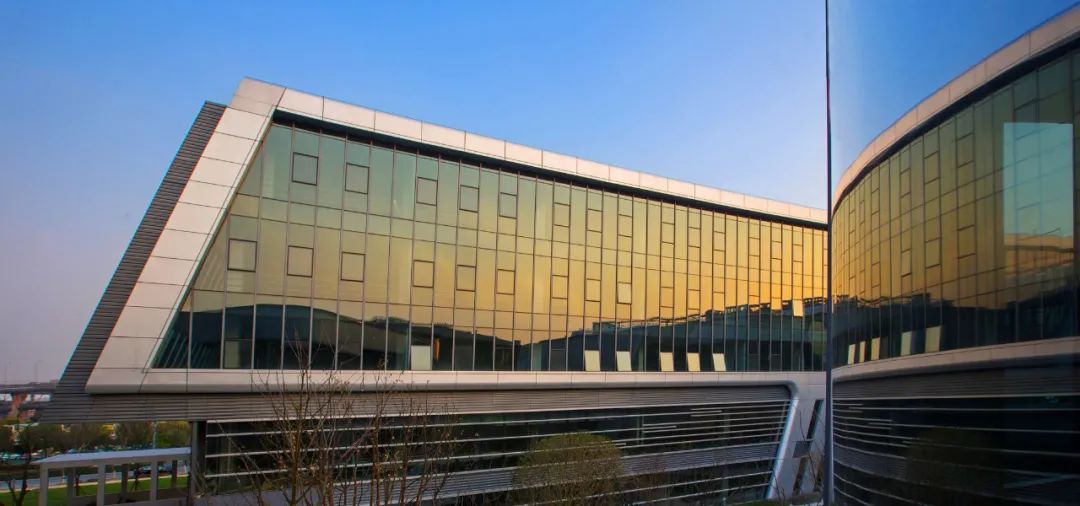

本項目標準辦公玻璃幕墻主樓及裙樓南北立面呈內外傾斜，傾斜角度76度，東西立面垂直。玻璃幕墻主要采用豎隱橫明系統，二層以上采用中空夾層鋼化玻璃。

傾斜玻璃幕墻橫梁設計采用與樓面平行的構造，統一室內的視覺效果，便于樓層位置防火封修。明框橫梁前端“鼻子”采用的是與玻璃平行的構造，避免玻璃墊塊出現三角形切角而導致玻璃墊塊滑移現象。

層間防火采用雙道防火構造設計，玻璃內側設置10mm厚硅酸鈣板+50mm保溫巖棉，耐火等級為A級要求。

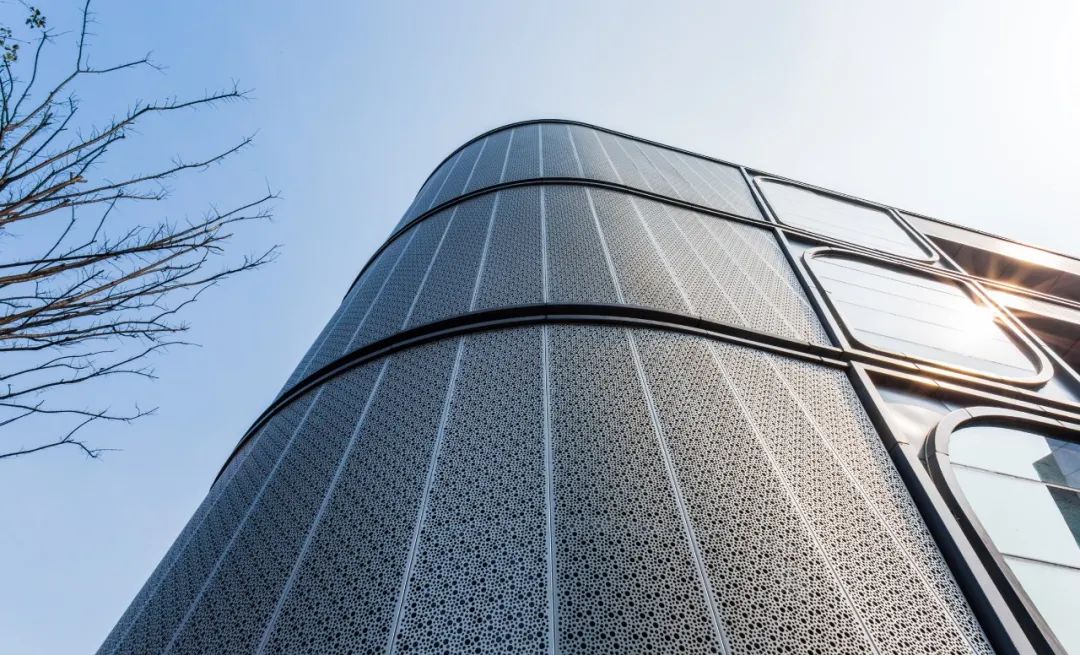

獨棟辦公樓地上設計共三層，地下一層為儲藏室，考慮獨棟辦公樓處于地塊內的核心位置，在滿足日常辦公功能的同時，充分考慮了室內辦公的私密性。整個辦公1-3層采用無規律的雙層幕墻系統，起到遮陽、采光及隱蔽性的多重作用。獨棟辦公樓幕墻系統主要包括框架式玻璃幕墻系統、帶玻璃肋全玻幕墻系統、框架式穿孔鋁板幕墻系統、玻璃欄桿系統、幕墻開啟門扇系統、檢修格柵系統等。

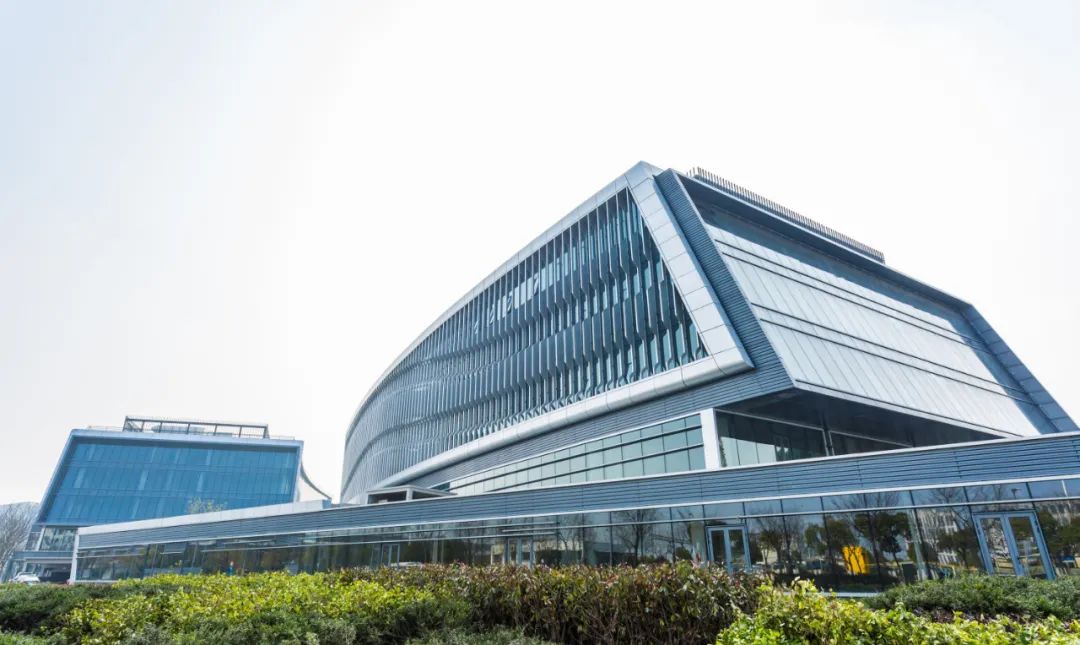

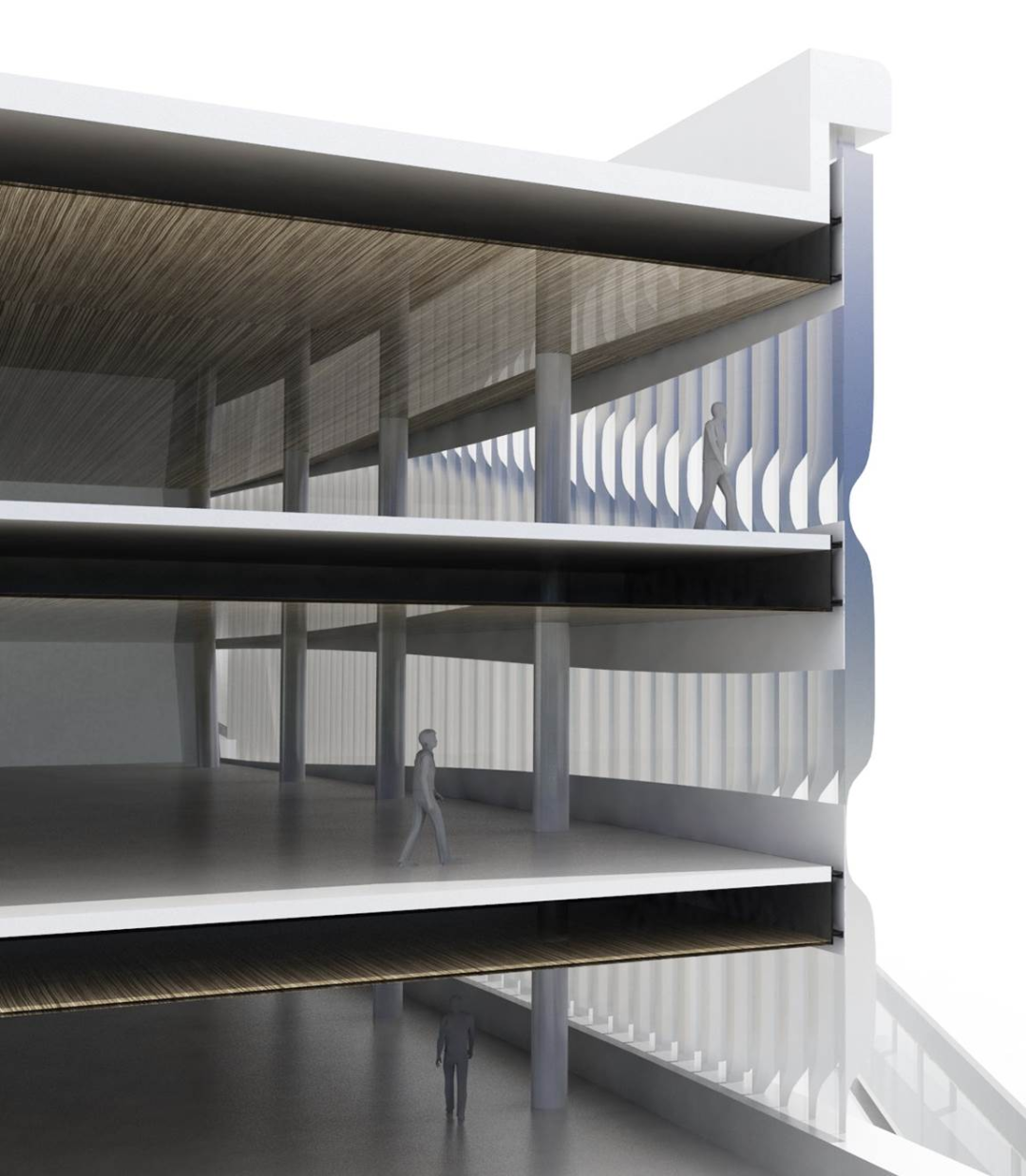

裙樓幕墻采用豎明橫隱玻璃幕墻系統，離該幕墻外表面約250mm另設一層豎向金屬遮陽板系統，如下圖所示。該系統既起到遮陽效果，又可以遮擋屋頂設備，豐富并統一了裙樓的立面形態。

04

結語

幕墻設計賦予建筑以靈魂，同時建筑又通過發揮承載功能和區位價值來成就企業。回首過往，弗思特與虹橋正榮中心的相遇，正如古時的“管鮑之交”。弗思特幕墻團隊參與設計的上海虹橋正榮中心，如今仍然是上海核心商務區一道靚麗的風景線。

弗思特與虹橋正榮中心，互相成就、攜手共同發展！
