上一篇我們講述了臺風中建筑幕墻破壞的類型及可能產生的原因，本期我們講述臺風中門窗破壞問題的類型及可能的損壞原因，并總結了山竹臺風對建筑外立面影響，內容如下：

此處臺風過程中門窗破壞的類型分類如下：

1、推拉窗扇脫離

2、平開扇掉角

3、窗扇玻璃墜落

4、窗玻璃破損

臺風中建筑門窗損壞原因分析：

1、推拉窗扇脫離滑軌墜落的原因分析

▲  臺風后推拉窗扇墜落照片

（1） 框扇搭接尺寸不夠：規(guī)范要求推拉門窗扇與框的搭接量應符合設計要求，參照《江蘇省鋁合金門窗工程技術規(guī)程介紹（DGJ32/J07-2009）》中要求推拉門窗安裝后，窗框扇搭接量的實測值不應小于6mm，門框扇搭接量的實測值不應小于8mm。強臺風中，框扇搭接量不夠，極易造成推拉扇脫軌，造成經濟損失，危害行人人身安全。

（2） 防脫落塊缺失：《鋁合金門窗工程技術規(guī)范》JGJ214-2010強制要求推拉門窗必須有防脫落措失。防脫落塊缺失，扇可從室外側進行拆卸，風壓較大或其它外界因素也會造成扇墜落，存在較大安全隱患。

        ▲  防脫落塊示意

2、平開扇掉角的原因分析

▲  臺風后平開窗掉角照片

（1）五金件承重不滿足要求，五金件的承重需要根據(jù)窗扇的重量乘以一定的系數(shù)并結合窗扇的尺寸來進行選擇。臺風后看到一些明顯的滑撐變形，導致無法正常開啟、關閉的現(xiàn)象。

（2）五金件連接強度不滿足要求，規(guī)范要求與門窗框扇型材連接用的緊固件應采用不銹鋼件，不得采用鋁及鋁合金抽芯鉚釘做門窗構件受力連接堅固件。連接件材質、連接數(shù)量、連接位置均要滿足結構強度要求，連接位置宜做加強處理。

（3）臺風時，窗扇未及時關閉也會導致窗扇掉角甚至墜落，辦公樓和住宅區(qū)均存在臺風時窗扇未及時關閉的現(xiàn)象，對此，物業(yè)和業(yè)主都應在臺風前做好宣傳及準備工作，及時關閉。

3、窗玻璃墜落的原因分析

▲  臺風后玻璃墜落照片

（1）玻璃壓條外置，部分項目的壓線位于室外側，壓線與主體型材為卡扣連接并打膠密封，臺風中，壓線受風壓較大，容易變形甚至脫落，玻璃也極易脫槽墜落，另外壓線外置也存在較大的滲水隱患，低層建筑采用還存在防盜隱患，建議項目中不要采用。

（2）玻璃入槽深度不滿足要求，現(xiàn)在常用的玻璃入槽深度為15mm，當入槽深度過少不滿足要求時，臺風中可能會造成玻璃晃動，甚至脫槽墜落。

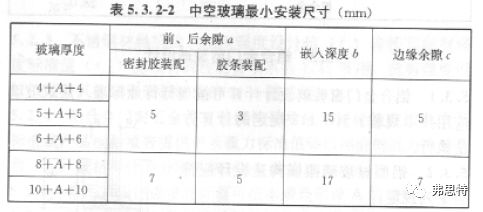

▲  圖片取自《鋁合金門窗工程技術規(guī)范JGJ214-2010》

4、玻璃破損的原因分析

▲  臺風后玻璃破損照片

（1）玻璃強度及撓度在設計時應進行計算，不滿足結構強度計算的玻璃在臺風天氣中，在強風壓下，極易破損。

（2）設計時，應對整窗結構強度進行校核，包括角部連接強度、材料選擇等。否則，在臺風中，框、扇、中梃材料變形，擠壓玻璃，玻璃屬于脆性材料，受擠壓后，易造成玻璃破損。

（3）玻璃打膠厚度較小或打膠質量較差，不能起到彈性連接的作用，在正負風壓一直沖擊的情況下，玻璃與型材直接撞擊，易造成玻璃損壞。

臺風多發(fā)城市建筑門窗幕墻工程的經驗總結：

綜合上述分析，我們可以總結出在極限氣候條件下，門窗幕墻工程應關注的重點：

1、設計經驗總結：

（1）加強門窗幕墻的連接

門窗幕墻的連接包括門窗幕墻與主體的連接、幕墻桿件之間的連接和門窗幕墻開啟扇五金件的連接。在嚴格按照規(guī)范設計的前提下，幕墻桿件失穩(wěn)的可能性極小，其安全性主要表現(xiàn)在各個連接部位，加強連接是保證安全的前提。

（2）控制窗扇規(guī)格

面對強風作用下門窗幕墻窗扇墜落事故頻發(fā)，在設計時應當控制窗扇尺寸，避免采用大規(guī)格的窗扇。加強窗扇在沒有鎖閉狀態(tài)下的安全措施，制定相應的產品標準和試驗標準，提高幕墻窗扇的安全性能和抗風能力。

（3）要保留足夠的安全余量

門窗幕墻設計是采用以概率理論為基礎的極限狀態(tài)設計法。就是以結構的失效概率來確定結構的可靠度，分別不同情況，給出了不同的分項系數(shù)。這些分項系數(shù)來自于工程實踐，是由統(tǒng)計概率方法進行確定的，所以具有實際意義。這些系數(shù)都是結構在規(guī)定的時間內，在規(guī)定的條件下，完成預定功能的概率。但是，我們也不能忽略了小概率事件，譬如臺風“山竹”的威力，局部瞬時風壓有可能遠超過標準風壓，門窗幕墻設計的強度校核不可采取極限應力比，應留有足夠的安全余量。

（4）借助試驗數(shù)據(jù)

風洞試驗通常都是在設計超高層建筑或者復雜造型建筑時才會做，根據(jù)試驗數(shù)據(jù)來修正風壓值。但是對于一般的高層建筑群，建筑之間都會形成狹窄的通道，當強風經過通道時，風速會急劇加大，產生超過正常風壓值的負風壓，對幕墻造成意想不到的破壞。為此，對于多臺風地區(qū)的密集型建筑，也應通過風洞試驗獲取風壓數(shù)據(jù)來輔助幕墻設計。

2、材料選擇經驗總結

（1）臺風多發(fā)地區(qū)，玻璃幕墻宜選用夾層玻璃、均質鋼化玻璃或超白玻璃，采用鋼化玻璃應符合規(guī)范的規(guī)定。首選夾膠中空玻璃的配置。

（2）臺風多發(fā)地區(qū)，鎖點鎖座的設計必須嚴格的做風荷載承載力結構計算，并提供相應的計算書。

3、施工經驗總結

應嚴格按照設計要求和規(guī)范規(guī)定的工藝施工，應加強對施工過程的質量監(jiān)管。

4、使用中維護經驗總結

物業(yè)管理宜在日常管理行為規(guī)范中，增加對臺風前的開啟扇是否全數(shù)關閉的例行檢查，并應在臺風后對開啟扇損傷進行檢查和修復。
